淺水岸河道沙金設備

【河道沙金設備簡介】

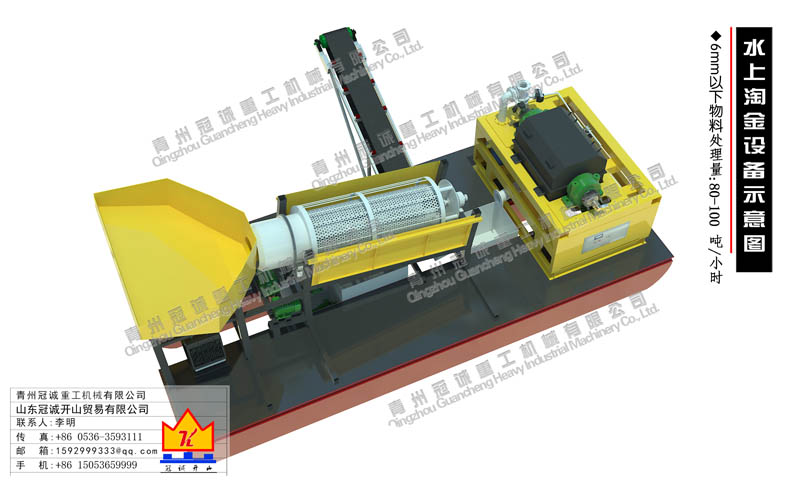

本套設備為水上淘金設備，適用于淺水岸邊河道淘金，采用挖掘機上料，6mm以下物料處理量為每小時80-100噸；本套設備采用一臺我公司研發設計的1200#臥式全自動排礦離心機，解決了普通立式離心機由于平衡性問題而導致無法在移動設備上使用的問題，并且從各個方面改良了滾筒篩結構，極大的提高了篩分效率及含泥物料的清洗問題。

離心機對比

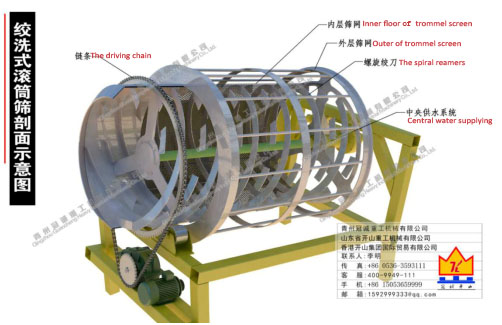

滾筒篩： 滾筒篩動力采用鏈條驅動設計，動能傳遞均勻、傳遞效率高，可以有效節省用電量； 內層篩采用沖孔工藝制作，內含多條鉸刀從頭部覆蓋至尾部，能夠?qū)ξ锪线M(jìn)行充分絞洗脫泥，極大的提高了篩分效率； 滾筒篩供水系統采用中央供水+側供水方式，中央供水定向直沖滾筒篩底部物料，側供水負責沖洗外層篩網。

【河道沙金設備流程概述】

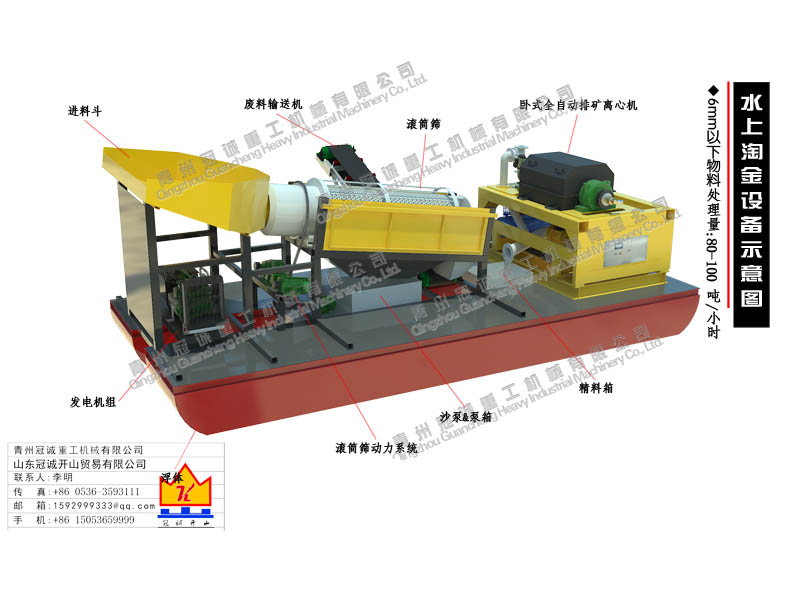

原料通過工程車輛送入進料斗，通過高壓水沖洗進入絞洗式滾筒篩內進行脫泥清洗并且分級為6mm以與細料與大于6mm廢料兩種規格，其中大于6mm的廢料直接通過廢料輸送機輸送至廢料區域；
6mm以下物料排入泵箱內由一臺4寸沙泵打入至1200#臥式全自動排礦離心機內進行精選，精選出的精料會自動排入精料箱內，廢料自動排入廢料區域。



【河道沙金設備技術參數】

名稱	規格	數量	功率/KW	備注
浮體	總長11.8米，單寬2米，高0.97米，雙浮體	1套	-
進料斗	3500*3600mm 板厚10mm	1套	-
絞洗式滾筒篩	內徑1米，外徑1.3米，凈篩網長度3米，絞泥筒長度1米； 篩子內含多條鉸刀從絞泥筒頭部覆蓋至尾部； 28A雙鏈條驅動； 中央+側供水系統	1套	7.5
離心機	1200#臥式全自動排礦； PLC電腦全自動控制	1臺	21.5
廢料輸送機	皮帶寬度600mm，桿長6米	1套	5.5
船錨		2臺	3*2
沙泵&泵箱	4寸沙泵+15KW電機+泵箱	1套	15
離心水泵		1臺	5.5
總功率	55KW
