100-120噸/小時處理量移動式沙金設備設計圖紙參數

100-120噸/小時處理量移動式沙金設概述

本設備為移動式沙金設備，沙金車采用重型汽車底盤設計，靈活的轉向系統可以使該設備180度原地轉向，本套設備適應地形范圍廣，配備牽引桿，只需任意牽引車輛便可輕松移動。

100-120噸/小時處理量移動式沙金設流程簡介

原料通過工程車輛送入振動料倉，篩選出較大的廢料，減少滾筒篩的磨損，然后通過上料輸送機均勻送入滾筒篩內進行高壓水沖洗、篩分，篩分出的廢料通過廢料輸送機排出至廢料池中；細料進入一條固定式淘金氈溜槽內進行首次篩選后，再次進入一臺振動溜槽內進行篩選，篩選后的廢料排入廢料池中。

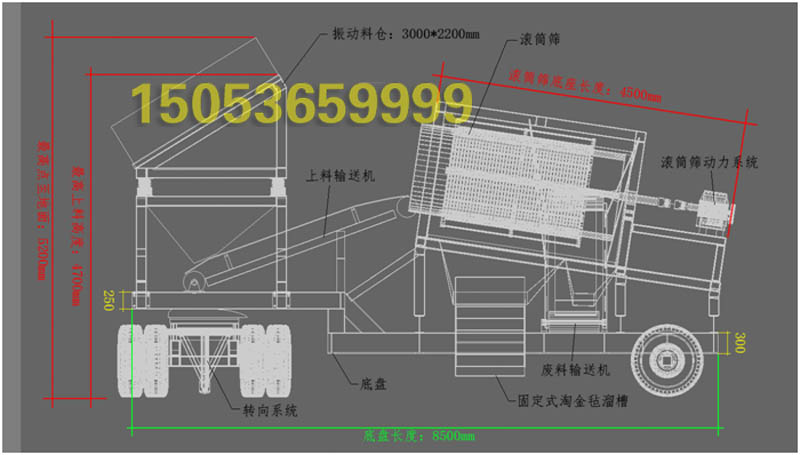

100-120噸/小時處理量移動式沙金設主要尺寸及用料：

總體尺寸：10.7*3*5.2米

名稱	規格/mm	數量	功率/Kw	備注
底盤	850030001500 5mm鋼板、250/300#工字鋼三軸12胎	1套	-	附帶轉向系統
振動料倉	3000*2200 15#方管、5mm鋼板	1套	7.5
滾筒篩	凈篩孔長度2米，內徑1.3米，外徑1.6米中央+兩側供水支架采用15#方管焊接	1套	11
上料輸送機	皮帶寬度：600	1套	2.2	電動滾筒
廢料輸送機	皮帶寬度：600	1套	4	電動滾筒
固定式淘金氈溜槽	1000*6000	1套	-	淘金氈品牌：日本三菱
振動溜槽	1500*4500	1套	3	淘金氈品牌：日本三菱
水泵	QS100-18-7.5	2臺	15	單臺7.5KW
配電柜		1套	-	開關品牌：德力西
總功率	= sum(D3:D10) \* MERGEFORMAT42.7KW
